독일 전기기술자 협회(Verband Deutscher Elektrotrchniker e.V.: VED)는 1893년에 설립되었다.
설립 당시 주요업무는 회원 의 전문적 교육, 전기기기와 그 부속품에 관한
안전규격제도의 확립에 있었다.
그후 1896년에 전기기기의 최초 안전규격을 발 행했다. VDE 는 1920년에
전기기기의 안전시험을 실시하기위해서, VDE 시험소를 설립했다.
그 후 VDE 규격은 전기기기의 규격에 전파장해의 규 격을 첨가하게 되었고, 전파장해에 관한 최초 규격을 1934년에 발행했다.

1971년 이후, 규격화에 관한 업무는, 전기이외의 규격을 담당하고 있던 독일 규격협회(Deutsches Insitute fur
Normung: DIN)와 VDE과의 연합체로 서 있는 독일 전기 표준위원회(Deutsches Elektrotechnische Kommission
in DIN und VDE: DKE)가 담당하도록 되고, DKE 가 국제 전 기표준 회의(International Electrotechnical
Commission: IEC)에 대한 독일의 대표기관으로 되었다. 그러므로 VDE 규격에는, VDE와 DIN을 하나로 합쳐서
표시하도록 되었다.


- 마크 ·라이센스 시험
- 적합인증 시험
- 조사시험
- 부품 시험
- CB 인증시험
- 시험결과의 CENELEC통지 취득을 위한 시험(CCA)
- 규격 작성


• GS 마크 시험
기기 안전법에 근거하여 기술 기기에 대한 VDE-GS 마크 시험법에 따라서 실시된다.
우선 VDE 규격으로 합부를 판정하기 위한 제품을 시험하고, VDE마크 사용에 관한 라이센스가 발행한다.
라이센스 발행 후, VDE 마크의 사용에 관해서 라이센스를 보유하는 회사를 감독·검사한다.

VDE-GS 마크는 다음과 같다.
• VDE 마크 시험
공장제품이 하기의 조건 등에 적합한 경우에, VDE마크 사용에 관한 라이센스가 주어진다.
① 시험 결과, 기술자격에 적합하고 있다.
② 제조공장의 설비와 관리가 충분할 때, 안정된 품질의 제조가 보증 된다.
③ 계속해서 규격에 적합하도록, 제품을 계속해서 검사한다.
④ VDE마크가 적용되어진 전기제품의 마크는 아래와 같다.

(1) VDE 케이블·마크
HAR 협정에 따라 조화되지 않는 VDE 규격에 따른 케이블, 절연코드, 전선관및 케이블 덕트에 적용된다.

(2) VDE 조화 마킹
HAR 협정에 조화하고 있는 VDE 규격에 따라 케이블이나 절연코드에 적용된다.

(3) VDE 표시선
HAR 협정에 조화하고 있지 않는 VDE 규격에 따라 케이블이나 절연코드에 적용되어진다.

(4) VDE 조화선
HAR 협정에 조화하고 있는 VDE 규격에 따서 케이블이나 절연코드에 적용되어진다.

(5) VDE 전자부품 인증마크
전자부품 등에 대해 적용되어진다.

(6) CECC 마크
CECC 규격에 따라서 전자부품에 적용되어진다.

(7) 공장검사를 겸한 VDE 인증서
(8) VDE 마크
기기 안전법에 따른 배선부속품, 배선부품, 배선기구에 적용되어진다. 해당하는 제품은 다음과 같다.

- 콘덴서(축전기)
- 소켓트
- 서킷트*브레이커(전류차단기)
- 400 A까지 안전퓨즈
- 전자 광학식 연결소자
- VDE 0603 및 0632에 근거한 750 V 이하용 스위치
- VDE 0620 및 0625에 근거한 플러그 기기
- 온도조절기 및 그 외 유사 기기
- 접속재료
- 가운터(도수계)스페이스
- 방전등, 형광관 장치의 부속품등

(9) EMC 마크 및 ENEC 마크
EMC 규격제품에 부여되는 마크
조화인증 순서에 합치한 제품에 부여되는 ENEC 마크(임의인증마크)

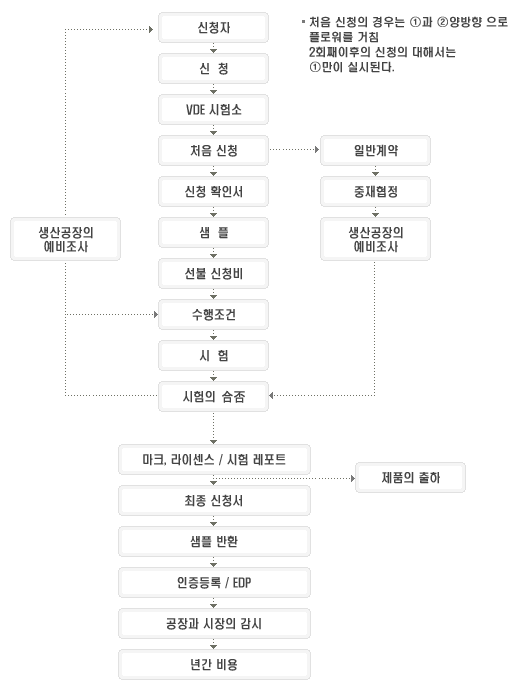

(1) 신청 의뢰
VDE로의 신청은, 소정의 신청양식(From 19)에 필요사항을 기입 하든가, 또는 그것과 동일한 내용을 기재한 서신
을 VDE시험소의 신청처리 EDP부(Dept.KA)로 제출한다.
VDE시험소는 신청을 받으면, 시험 신청마다에 신청 확인서를 발행한다.
신청 확인서에 첨부되어, 시험실시에 관한 선불 신청비의 금액, 시험용 샘플의 수, 제품 구조의 명세에 관한 자료
제출을 요구한다. 또한, 신청 확인서에는 파일번호가 표시되어져 있다. 이 번호는, 비용을 지불할 경우, 반드시
기록해 두어야 한다.
한편으로 최초 신청자에 대해서는, 통상적인 신청확인서 이외에, 신청자와 VDE시험소 사이에 주고받는 "일반
계약서" 나 "중재 협정서" 등의 서류 용지도 동봉되어진다.

(2) 샘플· 자료의 송부
신청 확인서를 받은 신청자는, 기재되어져 있는 내용에 따라서 샘플이나 자료를 VDE 시험소로 제출하고, 병행해서
신청금을 선불로 VDE 에 지불한다. 이들의 송부 ·지불 할 경우에는 반드시 파일번호를 기입하여 둔다.
또한, 신청 확인서의 날짜로부터 6개월 이내에, 샘플 ·자료 ·선불 신청비가 VDE 시험소에 도착하지 않는 경우에는,
일단 수리된 신청은 자동적으로 취소된다.
처음 VDE로의 신청할 경우, 일반계약이나 중재협정을 체결해야 한다. 이들 계약서나 협정서는, 일반 자료나 샘플
과 동시에 VDE에 제출 할 필요는 없지만, VDE 시험소에서는 계약 ·협정체결 후에 생산공장의 사전검사를 실시 하
도록 되어 있으므로, 만약에 샘플이 시험에 합격했더라도 생산공장의 사전검사가 실시되지 않았으면, 마크 사용
라이센스는 발행되지 않는다.
가능한 한 빨리 계약·협정을 체결해 두어야 한다.

(3) 시험 실시
요구되어진 시험 샘플, 기술자료 및 선불 신청비가 모두 VDE 시험소에 도착한 것이 확인되고, 시험 순서가 오면
시험을 개시한다.
최초 시험에서 합격하면 문제는 없지만, 불합격한 경우는, 불합격한 곳에 대한 대책을 세우면서 합격 할 때까지
반복하여 시험하든지, 신청자 측에서 신청취하 통지를 낼 때까지, 신청상태가 지속된다.
불합격한 경우는 불합격 시험보고서가 발행되어지고, 불합격한 항목을 알 수 있도록 표시되어진다.
단, 시험 레포트에 관해서는, 신청자가 VDE 시험소에 요구하면, 유료로 발행된다.
시험에 합격하면, 마크 사용 라이센스가 발행되어진다. 라이센스를 수령하는 대로, 제품 또는 부품에 마크를
표시하여 출하 하는 것이 가능하다.

(4) 비용 청구
신청을 통하여 소요 비용은 합계된 후에, 신청 개시 시에 지불한 금액과의 차액이 최종 청구서에 기재되어져 신청
자에게 보내어져 오기 때문에, 신청자는 VDE 시험소로 차액을 지불하여야 한다. 또한 차액이 반환되는 경우에는,
그것을 받기 위하여 은행 구좌번호를 연락하여야 한다.
한편, 시험 합격 시는 수령한 마크 ·라이센스 외에 라이센스를 유지하기 위한 연간비용이 VDE 특유 단위로 표시
되어져있다. 따라서 라이센스가 발행된 후, 라이센스를 유지하려는 자는, 라이센스에 표시되어진 단위에 상당하는
비용을 VDE의 청구서에 근거하여, 연간비용으로서 소정 기한 내에 지불하지 않으면 안 된다.



(1) 생산 공장의 예비 심사
공장 심사에 필요한 한 단계로서, VDE시험소는 라이센스 발행 전에 공장을 사전 방문하여, 균질한 제품을 보증할 수 있도록 공장이 관리·운영되어지고 있는 것을 확인한다.
예비 심사를 위해서 선불 신청비가 필요하고, 신청자에게는 신청 확인서를 송부 할 때에 금액 통지 및 공장에 관한
질문서가 동봉되어진다.

(2) Follow-up·서비스
시험에 합격하여 마크 사용 라이센스가 발행되면, 계속적인 생산 관리와 VDE 규격에 근거한 시험을 공장 스스로
실시·확인할 의무가 생긴다. VDE시험소의 검사원은, 연1회 최종검사가 실시되어지고 있는 것을 확인한다.
제품 검사에 관해서는, 다음 내용이 순서대로 실시된다.
① 어스 통전시험
② 내전압 시험
③ 기능 시험
이들 시험은 검사 지시서에 각각 정해져 있고, 검사 실시에 관해서는 기록되어 있어야 한다.

(3) 공장과 시장의 감시
VDE시험소는, VDE마크 부착품의 생산장소나 창고에 들어가서 검사를 실시하고, 제품을 무작위 추출하여 VDE
시험소의 지정장소에서 확인을 하거나, 시장에서 무작위 추출조사를 실행하는 경우도 있다.
현재 VDE규격에 부적합 허거나 VDE마크의 부정사용이 발견된 경우에는 벌금이 부과되고, 경우에 따라 라이센스
를 무효화시킨 위에 그 취지가 공표 된다. 그리고, 해당제품에서 VDE마크를 제거 하든가, 또는 제품 폐기가 요구
된다.
